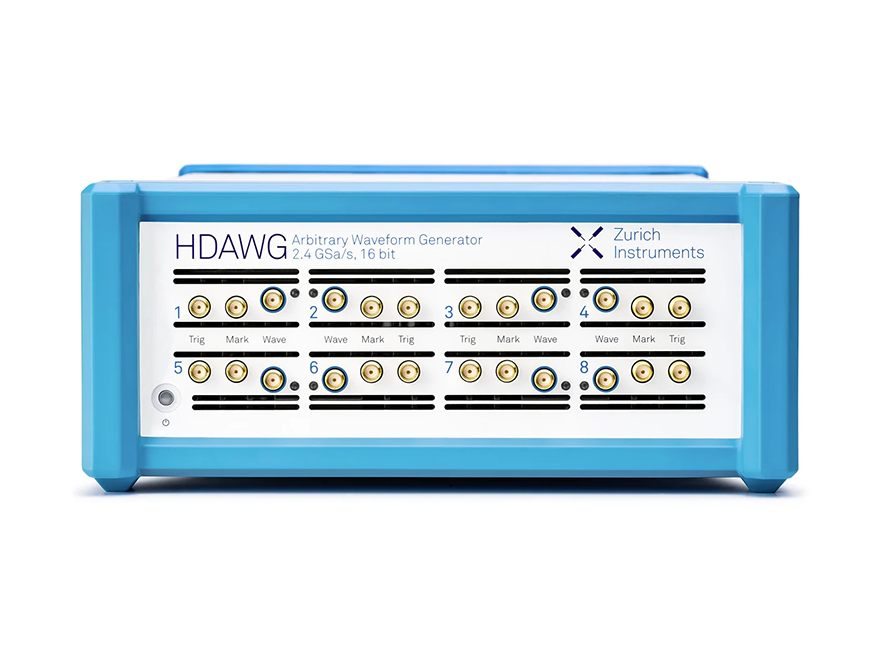

HDAWG 750MHz 八通道任意波形發生器

簡介：

瑞士Zurich Instruments的多通道任意波形發生器HDAWG擁有同類產品中最高的通道密度，其設計旨在實現高級的信號發生功能，帶寬高達750MHz。HDAWG擁有4或8個直流耦合單端模擬輸出通道，輸出垂直分辨率為16位。每個模擬輸出有兩個可切換模式，直接模式（最高帶寬和超低噪聲）和放大模式（最高輸出幅值為5Vpp）。至多18臺HDAWG可以通過我們的可編程量子系統控制器PQSC 實現時間同步。

聯系我們在線留言在線客服

產品特點 產品參數 應用領域功能圖解控制軟件相關下載相關產品

產品特點

主要特點

? 2.4GSa/s，16位，帶寬750MHz

? 最大輸出幅值5V_pp

? 最多可擴展至144個輸出通道

? 高通道密度

? 觸發輸出延遲小于50ns

? 可實現多頻率數字調制

? LabOne^? AWG定序器和編譯器

產品亮點

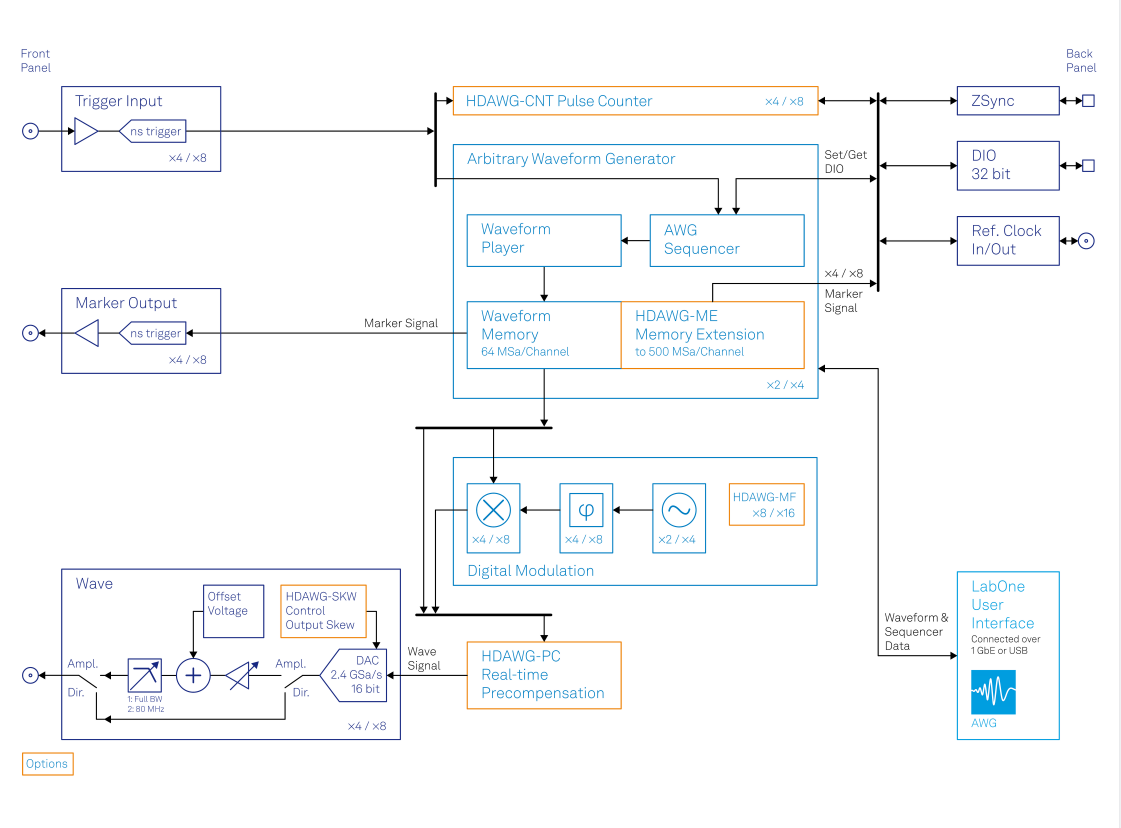

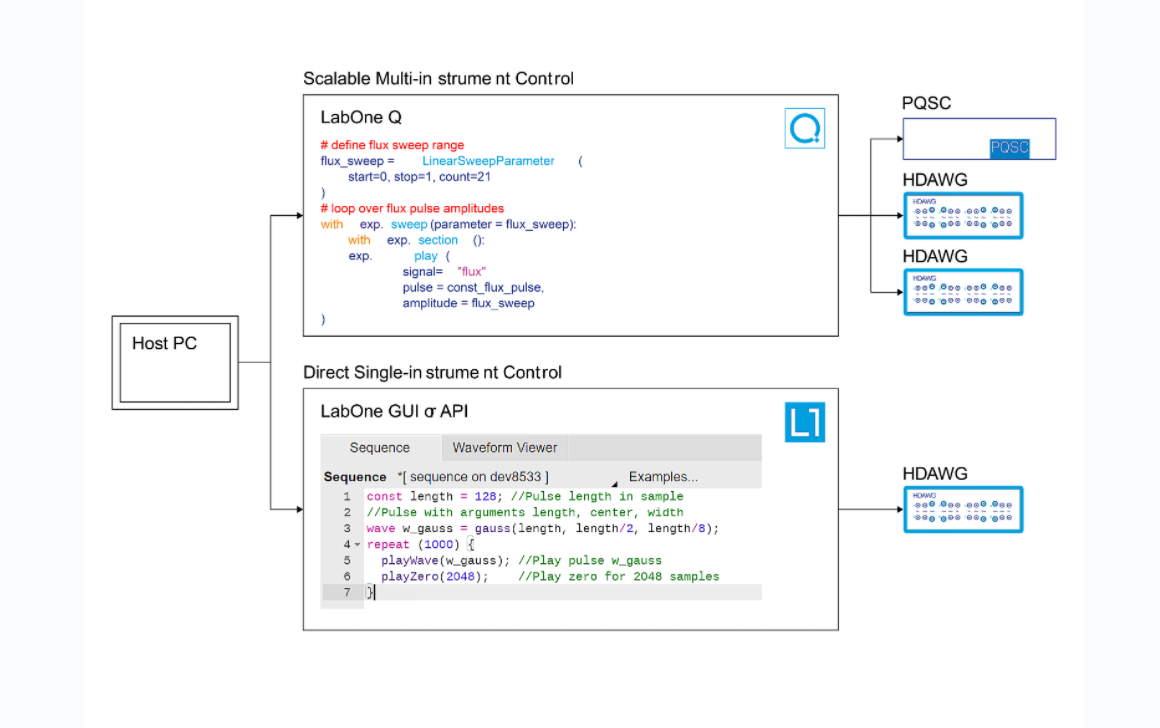

①高級AWG編程

HDAWG提供分別針對兩個主要用例設計的兩個定序器編程接口：LabOne Q用于量子計算中的多儀器配置；LabOne AWG定序器用于量子技術和工程中的單儀器配置設置。

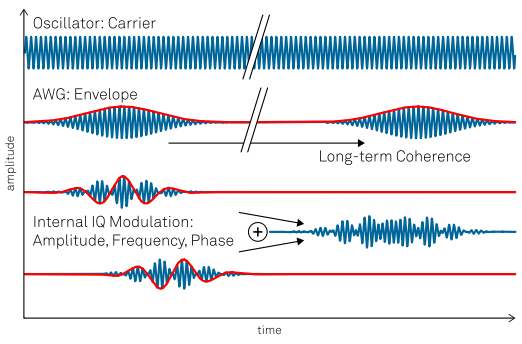

②振蕩器、調制和相位控制

HDAWG配備的數字振蕩器可直接生成正弦載波，獨立于AWG編程產生的包絡信號。用戶可任意調節和掃描載波的頻率和相位，而無需編寫靜態波形。另外，多頻調制選件增加了振蕩器的數量，并實現了全數字I/Q頻率調制和相位調制、頻率復用和相位循環。

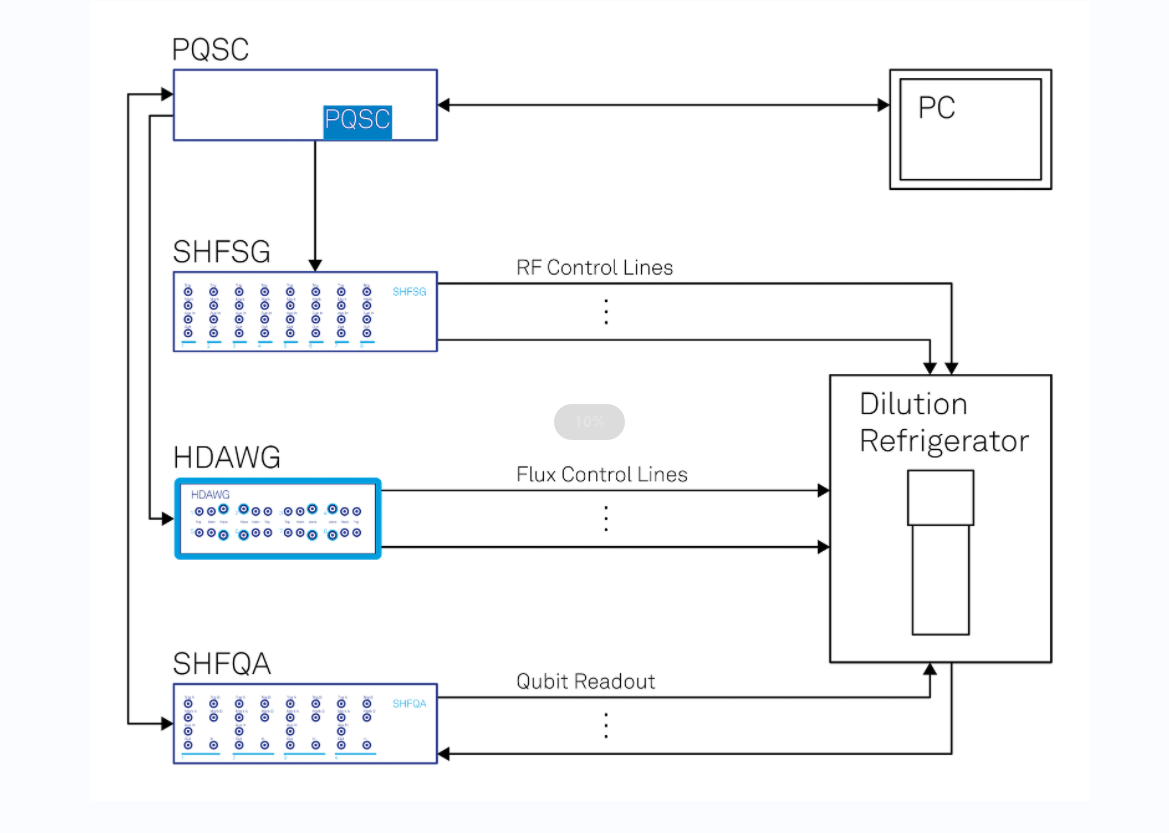

③可擴展的測控系統

HDAWG的每對通道都有各自的AWG內核，用于創建相位和時序可編程波形，因此單臺HDAWG-8儀器可以生成多達4對IQ信號或8個實值信號。

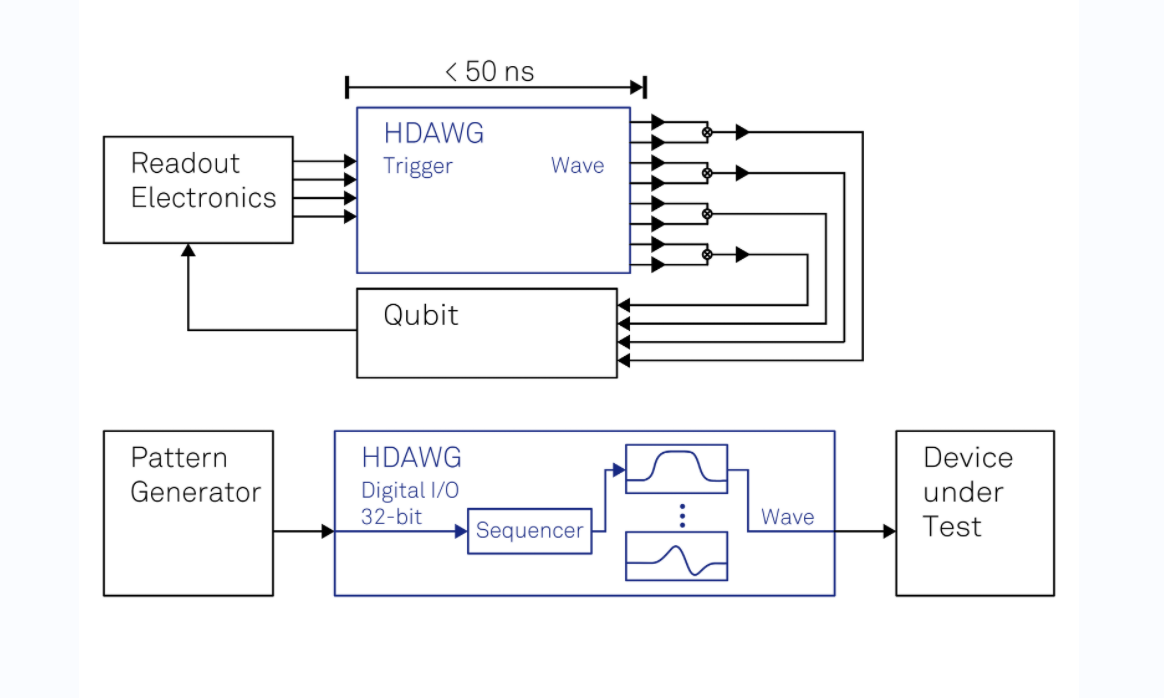

④低延遲觸發和時序分支

HDAWG采用低延遲設計，因此在前面板上的其中一個觸發輸入上檢測到外部觸發信號后，能夠在不到50 ns的時間內在信號輸出端生成首個樣本。為了生成高度復雜且可實時控制的信號，HDAWG能夠在可編程存儲器中預先存儲多達1024個波形。

④低延遲觸發和時序分支

HDAWG任意波形發生器可升級的選件

? 多頻選件

? 脈沖計數器選件

? 內存擴展選件

? 實時預補償選件

? 輸出時滯控制選件

? IQ調制器選件

產品參數

任意波形發生器
通道數	4 (HDAWG4) 或 8 (HDAWG8)
垂直分辨率	16 位
每個通道的波形存儲器	64 MSa；
每個通道的波形存儲器	500 MSa（使用 HDAWG-ME 選件）
定序器最大長度	8192 條指令
波形粒度	16 個樣本
最小波形長度	32 個樣本
定序器時鐘頻率	采樣率除以 8
定序器指令（播放）	播放波形（單通道或多通道）
定序器指令（播放）	播放波形表中的波形（通過 ZSync 從 PQSC 接收到的讀取結果或 HDAWG-CNT 脈沖計數器選件的測量結果）
定序器指令（其他）	等待常量、等待觸發、設置/獲取觸發狀態、設置/獲取 DIO 狀態、
	整型變量運算（加、減、邏輯運算）、
	更改振蕩器頻率/相位（實時）、更改其他儀器設置（非實時）
定序器控制結構	重復（1 到 2²³-1 或無窮大），條件分支（多分支）
波形信號輸出
接口類型	SMA
輸出阻抗	50 Ω
輸出耦合	DC
輸出模式	放大輸出，直接輸出
輸出幅度范圍（50 Ω）	0.2 Vpp 到 5.0 Vpp（放大）
輸出幅度范圍（50 Ω）	0.8 Vpp（直接）
輸出幅度精度	±(1% 幅度設置范圍 + 5 mVpp) (放大, 50 Ω)
輸出幅度分辨率	< 0.1 mV
偏置電壓	0.5 × 峰峰值電壓, 最大 ±1.25 V (放大, 50 Ω)
偏置電壓	0 V (直接)
偏置電壓精度	±(1% 幅度設置范圍 + 5 mV)
相位噪聲	< -135 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 10 kHz)
	< -148 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 1 MHz)
	< -135 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 10 kHz)
	< -148 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 1 MHz)
波形輸出周期抖動	3 ps RMS (方波, 150 MHz)
電壓噪聲（> 200 kHz）	35 nV/√Hz (放大, ±2.5 V 范圍, 高阻)
電壓噪聲（> 200 kHz）	12 nV/√Hz (直接, 高阻)
均方根 (RMS) 電壓噪聲 (積分范圍： 100 Hz 到 600 MHz)	320 μVrms (放大, ±2.5 V range, 50 Ω)
均方根 (RMS) 電壓噪聲 (積分范圍： 100 Hz 到 600 MHz)	100 μVrms (直接, 50 Ω)
時域和頻域特性
輸出帶寬 (-3dB, 校準 sin(x)/x 滾降后)	0 - 300 MHz (放大, ±2.5 V 范圍)
輸出帶寬 (-3dB, 校準 sin(x)/x 滾降后)	0 - 750 MHz (直接)
采樣率	100 MSa/s 至 2.4 GSa/s
采樣率除法器	2⁰ to 2¹³
內部采樣時鐘分辨率	7 位
上升時間 (20% 至 80%)	450 ps (0.2 V , 放大, ±0.4 V 范圍)
	800 ps (1 V, 放大, ±2.5 V 范圍)
	1100 ps (5 V, 放大, ±2.5 V 范圍)
	300 ps (0.8 V, 直接)
	550 ps (1 V, 放大, ±1.5V 范圍)
過沖	< 1%
觸發輸出延遲	< 50 ns (限于成對輸出信號 1&2, 2&4, 5&6, 7&8 并使用時序指令 playWaveDigTrigger)
觸發輸出延遲	< 180 ns (使用時序指令 waitDigTrigger)
通道間偏移	< 200 ps
偏移調節范圍	10 ns
時偏移節精度	< 10 ps (使用 HDAWG-SKW 選件)
時偏移節精度	< 0.42 ns or 1 個采樣時鐘周期 (無 HDAWG-SKW 選件)
標記和其他輸出
標記輸出	1 個/通道, SMA (前面板), 2 標記比特/波形
標記輸出阻抗	50 Ω
標記輸出上升/下降時間	300 ps (20/80%)
標記輸出周期抖動	60 ps 峰峰值 (方波, 100 MHz)
標記輸出偏移調節	范圍：-23 至 30 ns (最高采樣率)
標記輸出偏移調節	分辨率：~10 ps (最高采樣率, 取決于設置)
采樣時鐘輸出	后面板 SMA
采樣時鐘輸出幅度	0.8 Vpp (2.4 GHz, 50 Ω)
采樣時鐘輸出幅度	2.0 Vpp (1.0 GHz, 50 Ω)
參考時鐘輸出	后面板 SMA
參考時鐘輸出阻抗	50 Ω, AC 耦合
參考時鐘輸出幅度	1 Vpp (100 MHz, 50 Ω)
參考時鐘輸出頻率	100 MHz (內部參考模式)
參考時鐘輸出頻率	10 / 100 MHz (外部參考模式)
參考時鐘輸出抖動	260 fs RMS, 由相位噪聲積分導出 (12 kHz 至 200 MHz 頻率偏移范圍)
輸入
觸發輸入	每個通道 1 路輸入，前面板配有 SMA 接口
觸發輸入阻抗	50 /1 kΩ
觸發輸入幅值范圍	± 5 V (50 Ω)
觸發輸入幅值范圍	± 10 V (1 kΩ)
觸發輸入閾值范圍	± 5 V (50 Ω)
觸發輸入閾值范圍	± 10 V (1 kΩ)
觸發輸入閾值分辨率	< 0.4 mV
觸發輸入閾值遲滯	> 60 mV
觸發輸入最小脈沖寬度	5 ns
觸發輸入最高運行頻率	300 MHz
采樣時鐘輸入	后面板 SMA
參考時鐘輸入	后面板 SMA
參考時鐘輸入阻抗	50 Ω, AC 耦合
參考時鐘輸入頻率	10 / 100 MHz
參考時鐘輸入幅度	-4 dBm 至 +13 dBm
振蕩器和時鐘
內部時鐘類型	TXCO
內部時鐘老化	±0.8 ppm/年
內部時鐘短期穩定度	0.0001 ppm (1 s)
內部時鐘初始精度	±1 ppm
內部時鐘溫度穩定度	±0...3 ppm (–20°C 至 +70°C)
內部時鐘相位噪聲	-105 dBc/Hz (偏移 100 Hz)
內部時鐘相位噪聲	-125 dBc/Hz (偏移 1 kHz)
最大額定值
波形損傷閾值	-1.2 V / +1.2 V (直接)
波形損傷閾值	-6 V / +6 V (放大)
標記損傷閾值	-0.7 / +4 V
觸發損傷閾值	-11 V / +11 V (1 kΩ 輸入阻抗)
觸發損傷閾值	-6 V / +6 V (50 Ω 輸入阻抗)
參考時鐘輸入損傷閾值	-4 V / +4 V (DC)
參考時鐘輸入損傷閾值	+13.5 dBm (AC, DC 偏置 0 V)
參考時鐘輸出損傷閾值	-4 V / +4 V (DC)
采樣時鐘輸入損傷閾值	-4 V / +4 V (DC)
采樣時鐘輸入損傷閾值	+13.5 dBm (AC, DC 偏置 0 V)
采樣時鐘輸出損傷閾值	-4 V / +4 V (DC)
MDS 輸入/輸出損傷閾值	-0.7 / +4 V
DIO 輸入/輸出損傷閾值	-0.7 / +4 V (默認設置 3.3 V CMOS/TTL)
連接接口和其他
數字輸入輸出 (DIO)	VHDCI 68 針母頭，
數字輸入輸出 (DIO)	32 位, 配置為輸入或輸出, 3.3 V TTL
主機連接接口	LAN/Ethernet, 1 Gbit/s
	USB 3.0, 5 Gbit/s
主機內存要求	4 GB+
主機處理器	兼容 SSE2 指令。
	如: AMD K8 (Athlon 64, Sempron 64, Turion 64, etc.),
	AMD Phenom, Intel Pentium 4, Xeon, Celeron, Celeron D,
	Pentium M, Celeron M, Core, Core 2, Core i5, Core i7, Core i3, Atom
PC 操作系統	詳見 LabOne 系統兼容性
物理特性
尺寸	43.0 × 23.2 × 10.2 cm
尺寸	16.9 × 9.2 × 4.0 英寸，適用于 19 英寸機架
重量	4.6 kg；10.2 磅
交流電源線	100-240 V (±10%)，50/60 Hz
工作溫度	+5 °C 到 +40 °C
工作環境	IEC61010，室內工作，安裝類別 II，污染等級 2
工作海拔	最高 2000 米
