貯存溫度

+5°C 至 +65°C

貯存相對濕度

< 95%, 無凝結

運行溫度

+5°C 至 +40°C

運行相對濕度

< 90%, 無凝結

規格溫度

+18°C 至 +28°C

功耗

< 40 W

直流供電

12 V， 2 A
接口： Switchcraft 760BK， ID 2.5 mm， OD 5.5 mm

交流供電

100 - 240 V (±10%), 50/60 Hz

交流保險絲

250 V， 2 A， fast， 5 x 20 mm， F 2A L 250V

尺寸（含緩沖）

28.3 x 23.2 x 10.2 cm
11.1 x 9.1 x 4.0 inch
可按需提供機架安裝組件

重量（含緩沖）

3.8 kg

推薦校準間隔

2年 （詳見背面板貼紙）

保質期

1 年，可延長

解調器

頻率范圍

0 - 500 kHz； 0 - 5 MHz (參見 MF-F5M 升級選件)

解調器數量

1 個雙相位，包含X， Y， R，Θ； 4 個（需要 MF-MD 升級選件）

解調器輸入信號

信號輸入 (V/I)，輔助輸入，輔助輸出，觸發輸入

濾波器時間常數

337 ns - 83 s

濾波器帶寬  (-3 dB)

276 μHz - 206 kHz (4階)

諧波

1 - 1023

濾波器斜率

6，12，18， 24， 30， 36， 42， 48 dB/oct

額外濾波器

Sinc

相位分辨率

10 μdeg

頻率分辨率

1 μHz

輔助輸出采樣率

612 kSa/s (對每個輔助輸出)，18位， ±10 V

1GbE 連接下最大傳輸速率

200 kSa/s (對全部解調器)， 全范圍48位

使用本地 USB 閃存下最大傳輸速率

50 kSa/s (對全部解調器)， 全范圍48位

數據傳輸觸發模式

連續，邊緣觸發，門控

參考信號

外部參考信號頻率范圍

1 Hz - 500 kHz； 1 Hz - 5 MHz (參見 MF-F5M 升級選件 )

外部參考信號輸入

輔助輸入， 觸發輸入， 輔助輸出，電流信號輸入，電壓信號輸入

外部參考信號鎖定時間

一般低于100周期或1.2 ms中的最大值

外部參考信號數量

1; 2（需要 MF-MD 升級選件）

內置參考信號頻率范圍

DC - 500 kHz； DC - 5 MHz (參見 MF-F5M 升級選件)

示波器

輸入通道

信號輸入（V，I），輔助輸入，輔助輸出，觸發輸入，觸發輸出，信號輸出，振蕩器相位

示波器模式

時域，頻域（FFT）

顯示通道數量

1； 2 （需要MF-DIG 升級選件）

觸發通道

信號輸入（V，I），輔助輸入，輔助輸出，觸發輸入，觸發輸出

觸發模式

邊緣

觸發遲滯

全輸入范圍

預觸發

全樣本范圍

采樣率

1.8 kSa/s 至 60 MSa/s

縱向分辨率

16 位

每幀最大樣本數

16 kSa； 2.5 MSa 每通道（需要 MF-DIG 升級選件）

最低保持時間

1 ms

帶寬限制模式的縱向分辨率

通過降采樣率平均，縱向分辨率增至 24 位（需要 MF-DIG 升級選件）

光標數學功能

位置，面積，跟蹤，波擬合，峰值，直方圖

頻譜分析儀

頻率范圍中心

0 - 500 kHz; 0 - 5 MHz (參見 MF-F5M 升級選件)

頻譜模式

FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)

統計方式

幅值，頻譜密度，功率

平均模式

無，指數移動平均

每頻譜最大樣本數

8 kSa

最大頻率覆蓋

58 kHz

窗函數

矩形, Hann, Hamming, Blackman Harris

光標數學功能

位置，面積，跟蹤，波擬合，峰值，直方圖

參數掃描儀

掃描參數

振蕩器頻率，解調器相位，輔助輸出偏置，信號輸出偏置等

掃描參數范圍

全量程，線性或對數間距

掃描參數分辨率

任意，受起始終點和掃描點數量影響

顯示參數

解調器輸出 (X， Y， R， Θ， f)，輔助輸入

顯示選項

單圖，雙圖（波德圖等），多曲線

統計方式

幅值，頻譜密度，功率

預設測量模式

參數掃描，噪音幅值掃描，頻率響應分析，3-omega掃描

電壓信號輸入

接口

前面板 2 個 BNC，單端或差分

外殼屏蔽

浮地，接地

最大浮地電壓

±1 V

輸入阻抗

50 Ω 或 10 MΩ； 27 pF  （>= 300 mV范圍）或 35 pF （<= 100 mV范圍）

輸入頻率范圍

DC - 500 kHz； DC - 5 MHz (參見 MF-F5M 升級選件)

輸入 A/D 轉換

16 位, 60 MSa/s

輸入噪聲幅值

一般2.5 nV/√Hz（>1 kHz，使用 3.3 mV 輸入量程和并使用短路帽）;
 7 nV/√Hz (10 Hz)， 40 nV/√Hz （1 Hz）

輸入噪聲轉折頻率

一般 100 Hz（<= 10 mV以下輸入范圍）

輸入電流偏置

一般 ±10 pA，最高 ±200 pA

滿量程輸入靈敏度(10 V 輸出)

3 V 量程下為 1 nV

AC 輸入范圍

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

AC 耦合切斷頻率

1.6 Hz

AC 耦合最高 DC 偏置

±10 V

DC 輸入范圍

±1 mV， ±3 mV， ±10 mV， ±30 mV， ±100 mV， ±300 mV， ±1 V， ±3 V

輸入增益精度

< 1% (< 2 MHz)；更高頻會受模擬輸入濾波器限制

模擬輸入濾波器（抗混疊）

1 dB 抑制（5 MHz）, 3 dB（12 MHz）; 3階滾降

輸入幅值穩定度

0.1%/°C

輸入幅值偏置

在 0.5 mV 或 1% 輸入范圍中取較大值

動態儲備

最大 120 dB

諧波失真

80 dBc （<= 100 kHz）； 65 dBc （<= 5 MHz）; 載波幅度 1 dBFS

相干拾取

< ?140 dB （<= 5 MHz， 50 Ω輸入阻抗）；< ?180 dB （<= 100 kHz，50 Ω輸入阻抗）

電流信號輸入

接口

前面板 BNC，浮地/接地

外殼屏蔽

浮地，接地

最大浮地電壓

±1 V

輸入阻抗

參照 MFIA User Manual 表格 5.9

輸入頻率范圍

DC - 500 kHz; DC - 5 MHz (參見 MF-F5M 升級選件)

輸入 A/D 轉換

16 位, 60 MSa/s

輸入噪聲幅度（一般情況）

20 fA/√Hz （>100 Hz， 10 nA輸入范圍）； 200 fA/√Hz （>10 kHz， 1 μA輸入范圍）； 3.5 pA/√Hz （>1 MHz， 100 μA輸入范圍）； 300 pA/√Hz （>1 MHz, 10 mA輸入范圍）

輸入漏電流

±10 pA

滿量程輸入靈敏度(10 V 輸出)

±10 mA 量程下為 ±10 fA

輸入增益精度

< 1% (當頻率低于輸入帶寬的10%)

輸入偏置幅值

1% 輸入量程

輸入偏置電壓

最大 ±2.2 mV

動態儲備

最大 120 dB

相干拾取

< 90 GΩ （<= 5 MHz， 100 μA輸入范圍）

< 140 TΩ （<= 100 kHz，10 nA輸入范圍）

差分信號輸出

接口

前面板 2 個 BNC，單端或差分

輸出阻抗

50 Ω

輸出頻率范圍

DC - 500 kHz; DC - 5 MHz (參見MF-F5M升級選件)

輸出頻率分辨率

1 μHz

輸出相位范圍

±180°

輸出相位分辨率

10 μdeg

差分輸出

正弦波（180°相移）

輸出 D/A 轉換

16 位, 60 MSa/s

輸出幅值范圍

±10 mV, ±100 mV, ±1 V, ±10 V (單端，高阻抗負載)

輸出功率

對每個 BNC，24 dBm (±10 V, 250 mW)

輸出增益精度

< 1% (100 kHz， 所有輸出量程）

最大輸出驅動電流

100 mA

輸出幅值偏置

±1 mV 或 1% 輸出量程的較大值

諧波失真

1V 以下輸出量程：85 dBc  （頻率 < 100 kHz）， 60 dBc （頻率 < 5 MHz）；10V 輸出量程： 80 dBc （< 100 kHz），  50 dBc （< 5 MHz）， 載波幅值1 dBFS

模擬加法器

輔助輸入 1 可被加到信號輸出， ±10 V， DC - 2 MHz

輔助輸入

接口

前面板 2 個 BNC

A/D 轉換

16 位, 15 MSa/s

A/D 模擬帶寬

5 MHz

輸入阻抗

1 MΩ

幅值

±10 V

分辨率

0.335 mV

輔助輸出

接口

前面板 4 個 BNC

D/A 轉換

18 位, 612 kSa/s

D/A 模擬帶寬

200 kHz

輸出阻抗

50 Ω

幅值

±10 V

分辨率

< 85 μV

驅動電流

20 mA

噪聲密度

高阻抗負載，200 μV/√Hz（大于 1 kHz）

噪聲RMS

高阻抗負載，12 MHz 測量帶寬下 90 μVrms

觸發輸入

接口

背面板 2 個 BNC

觸發輸入阻抗

1 kΩ

外部參考頻率范圍

1 Hz - 500 kHz; 1 Hz - 5 MHz (參見 MF-F5M 升級選件)

觸發幅值范圍

±5 V

最低脈沖寬度

35 ns

觸發電平

±5 V, 3.66 mV 分辨率

觸發遲滯

< 20 mV

觸發輸出

接口

背面板 2 個 BNC

觸發輸出阻抗

50 Ω

外部參考頻率范圍

1 μHz - 500 kHz; 1 μHz - 5 MHz (參見 MF-F5M 升級選件)

觸發幅值

5 V

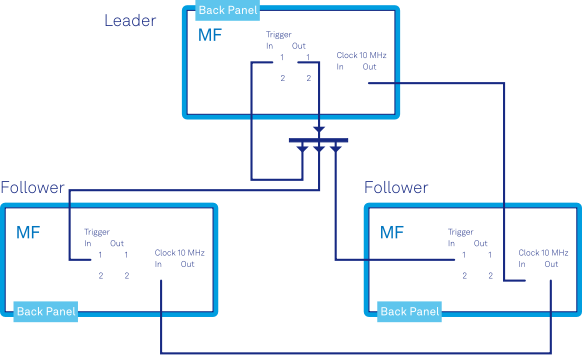

10 MHz 同步

接口

背面板 2 個 BNC，10 MHz 時鐘輸入和輸出

10 MHz 輸入，阻抗

50 Ω

10 MHz 輸入，頻率范圍

9.98 - 10.02 MHz

10 MHz 輸入，幅值范圍

200 mV - 3 V

10 MHz 輸出，阻抗

50 Ω

10 MHz 輸出，幅值范圍

1 Vpp （50 Ω）, 正弦

內置參考頻率

類型

TCXO

初始精度

< ±1.5 ppm

長期精度/老化

第一年 < ±1 ppm

短期穩定度(0.1 s)

< 2·10^-10

溫度系數

0.05 ppm/°C (@23°C)

1 kHz下相位噪音

-140 dBc/Hz

10 kHz下相位噪音

-150 dBc/Hz

接口和其它規格

PC接口

LAN， 1 GbE； USB 2.0， 480 Mbit/s

USB主機接口

背面板 2 個，支持 WiFi 模塊和大容量存儲

DIO

4 x 8位, 通用數字輸入/輸出，3.3 V TTL

VHDCI 68 pin磁性接口

內存

4.7 GB數據， 250 MB設定文件，250 MB日志文件

LabOne GUI的部署環境要求

操作系統

任意，基于網絡瀏覽器

輸入設備

觸屏，鍵盤，鼠標

CPU

雙核或以上，支持瀏覽器硬件加速渲染

瀏覽器

Chrome， Firefox， Safari， Opera， Edge

PC接口

1 GbE， USB 2.0*
